合肥地下管線竣工測量技術工藝解析
一、從事地下管線竣工測量工作的背景

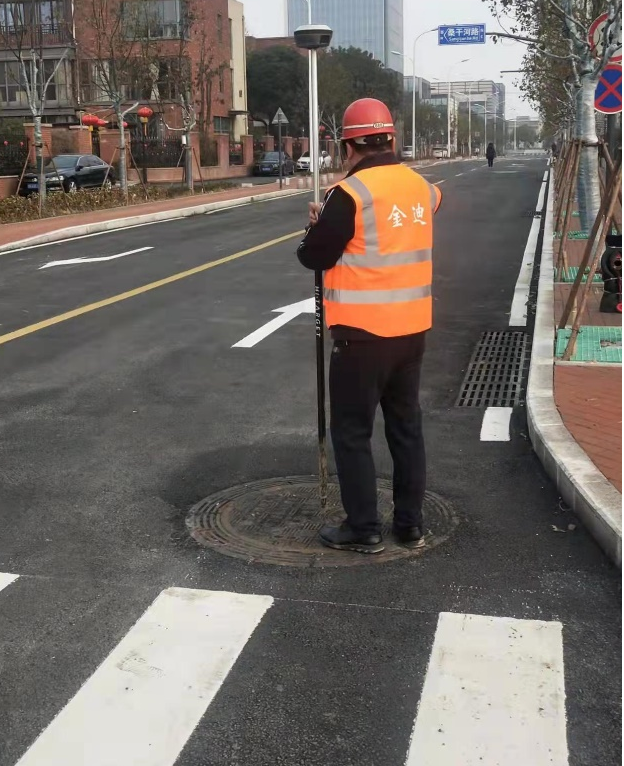

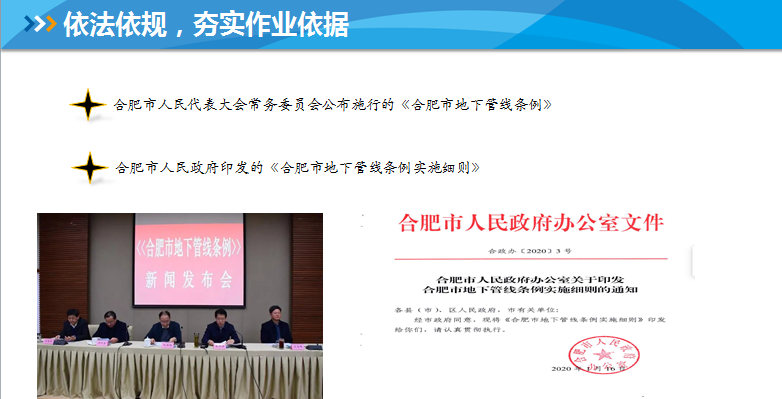

《合肥市地下管線條例》和《合肥市地下管線條例實施細則》為合肥市地下管線建設管理工作和城市生命線安全運行提供了法制保障和實施標準,使合肥市地下管線竣工測量工作有法可依有據可行。
地下管線建設單位在地下管線工程辦理施工審批或者道路挖掘?qū)徟?,及時委托測量單位進行覆土前測量;大大減少新建管道未能及時更新測量的問題;綜合管廊等地下空間工程,主體工程建設單位及時委托測量單位進行測量,可以在地下空間工程覆土前測量主體輪廓及高程等重要信息,使后期地下空間數據成果更加精準。
道路建設單位將我測量單位作為道路工程的責任主體單位進行管理,地下管線工程施工單位與我單位建立溝通機制,在管線覆土前(或澆筑砼前)通知我單位進場測量,并保障我單位順利開展工作后實施覆土(或澆筑砼)。例如在“新合肥西站站區涉鐵市政道路工程地下管線竣工測量”項目中為確保工程順利實施,合肥市重點工程建設局針對涉鐵項目專門制定了“綜合管線管理辦法”,其中包含把控管線施工各環節的“管線工作面交接單”和現場駐地辦公室等措施,使跟蹤測量工作可以更加及時有效。
二、從事地下管線竣工測量工作的技術工藝解析
從事地下管線竣工測量工作除需做到精細化管理,“時時查看、進度把控”,形成“錯題庫”,做到舉一反三等措施,合肥竣工測量項目部又精選一批有擔當且高效的階段負責人,在一個個項目中無縫協同工作,讓項目整體在最短的時間內高質量的交付。
例如:受合肥城建投資控股有限公司的委托我單位從事的“宿松路(南二環-深圳路)快速化改造工程6標段地下管線竣工測量”的工作。

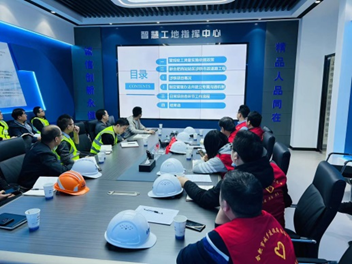

公司承接項目后,項目經理需多次參加本項目施工現場對接會和例會,以了解各類管線施工計劃和實施進度,進而傳達到項目覆土前測量負責人。

跟蹤測量達443次,實時掌控道路施工進度,管線施工過程中加大跟蹤頻率是唯一能保障不丟管漏管的最有效方法。

本項目道路寬闊,高架匝道層層交錯,新老管線上下錯綜復雜,建設單位要求工期緊張。道路施工完成后,公司針對以上復雜情況委派4個從事管線行業10年以上的技術人員,輔助人員4人共計8人,首先對覆土前測得管頂數據行放樣采集和管綜新改建設計圖深度利用,然后加入釬探、開挖、穿線、權屬單位調取資料等多種作業方法進行覆土后測量的工作環節,其中核實確認了兩道廢棄保留的燃氣管道并體現落實到數據庫內。


對于數據成果進行3級加1級質檢的方法。覆土后測量完成后各技術人員進行自檢;自檢完成后交付項目部外業質檢人員統一項目外業質檢,核實確認現場埋深、屬性等真實性;外業核實整改完成后交付項目部內業質檢人員統一項目內業質檢,從而達到數據的規范統一;項目質檢完成后,由公司的數據處理部進行整體質檢。
資料員了解收集本項目從開始至結束整體過程中各個環節的重點、要點,編輯初步資料和成果資料。最終由審核人和審定人審閱后提交歸檔。
《合肥市地下管線條例》和《合肥市地下管線條例實施細則》為合肥市地下管線建設管理工作和城市生命線安全運行提供了法制保障和實施標準,使合肥市地下管線竣工測量工作有法可依有據可行。

地下管線建設單位在地下管線工程辦理施工審批或者道路挖掘?qū)徟?,及時委托測量單位進行覆土前測量;大大減少新建管道未能及時更新測量的問題;綜合管廊等地下空間工程,主體工程建設單位及時委托測量單位進行測量,可以在地下空間工程覆土前測量主體輪廓及高程等重要信息,使后期地下空間數據成果更加精準。
道路建設單位將我測量單位作為道路工程的責任主體單位進行管理,地下管線工程施工單位與我單位建立溝通機制,在管線覆土前(或澆筑砼前)通知我單位進場測量,并保障我單位順利開展工作后實施覆土(或澆筑砼)。例如在“新合肥西站站區涉鐵市政道路工程地下管線竣工測量”項目中為確保工程順利實施,合肥市重點工程建設局針對涉鐵項目專門制定了“綜合管線管理辦法”,其中包含把控管線施工各環節的“管線工作面交接單”和現場駐地辦公室等措施,使跟蹤測量工作可以更加及時有效。
二、從事地下管線竣工測量工作的技術工藝解析
從事地下管線竣工測量工作除需做到精細化管理,“時時查看、進度把控”,形成“錯題庫”,做到舉一反三等措施,合肥竣工測量項目部又精選一批有擔當且高效的階段負責人,在一個個項目中無縫協同工作,讓項目整體在最短的時間內高質量的交付。
例如:受合肥城建投資控股有限公司的委托我單位從事的“宿松路(南二環-深圳路)快速化改造工程6標段地下管線竣工測量”的工作。
公司承接項目后,項目經理需多次參加本項目施工現場對接會和例會,以了解各類管線施工計劃和實施進度,進而傳達到項目覆土前測量負責人。


跟蹤測量達443次,實時掌控道路施工進度,管線施工過程中加大跟蹤頻率是唯一能保障不丟管漏管的最有效方法。

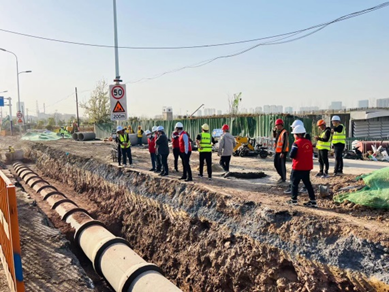

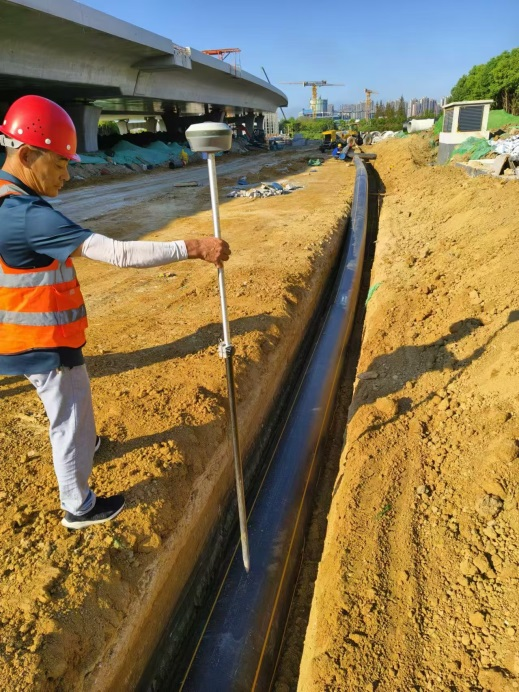

注:此為雨水管線現場覆土前測量
本項目道路寬闊,高架匝道層層交錯,新老管線上下錯綜復雜,建設單位要求工期緊張。道路施工完成后,公司針對以上復雜情況委派4個從事管線行業10年以上的技術人員,輔助人員4人共計8人,首先對覆土前測得管頂數據行放樣采集和管綜新改建設計圖深度利用,然后加入釬探、開挖、穿線、權屬單位調取資料等多種作業方法進行覆土后測量的工作環節,其中核實確認了兩道廢棄保留的燃氣管道并體現落實到數據庫內。

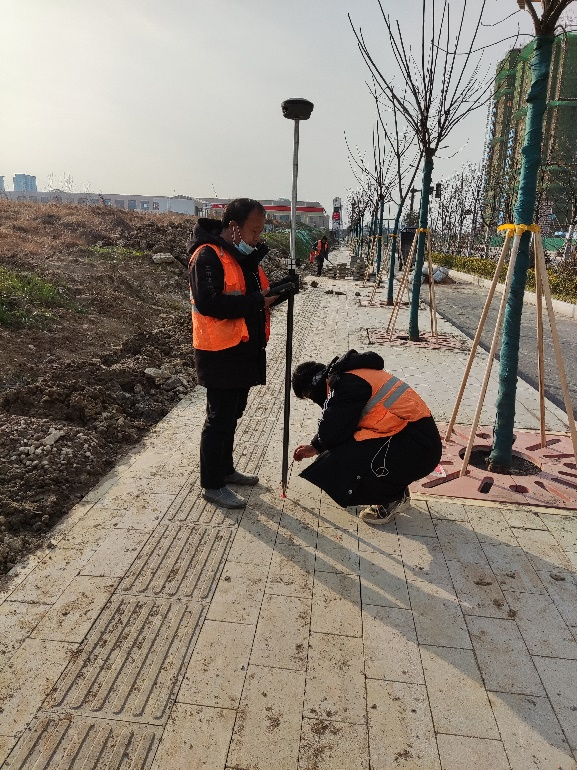

注:此為覆土前數據地面放樣

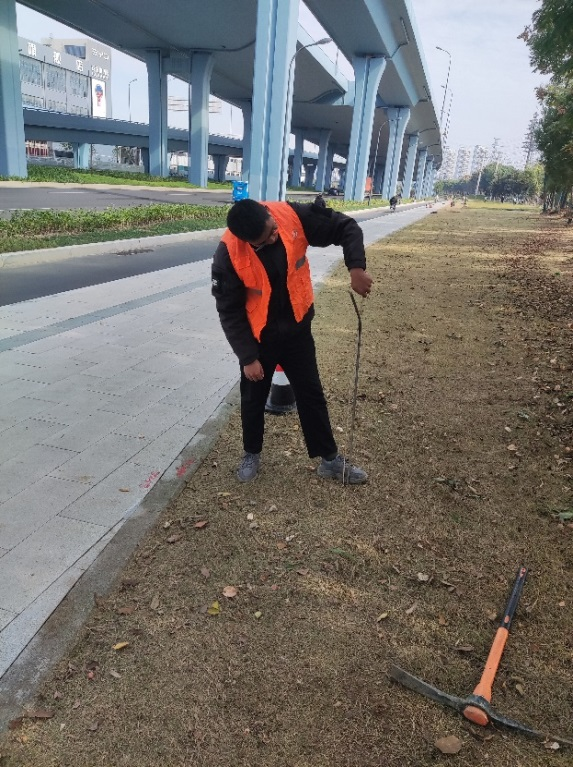

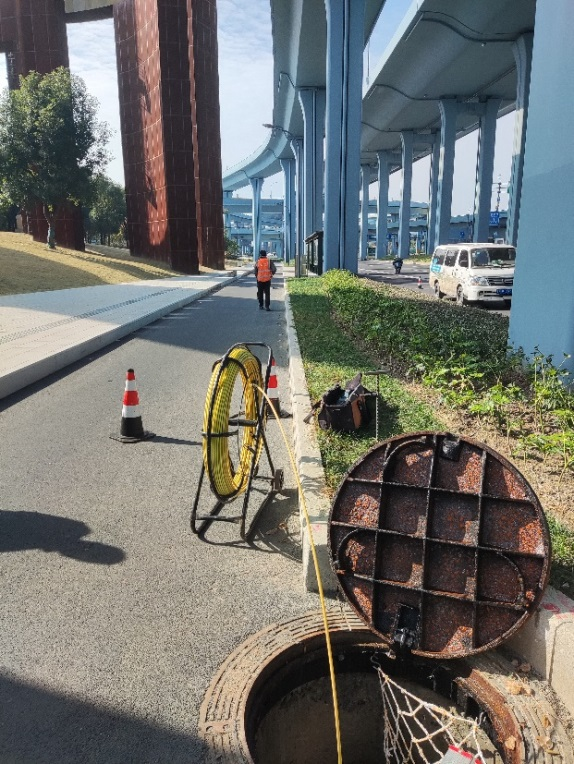

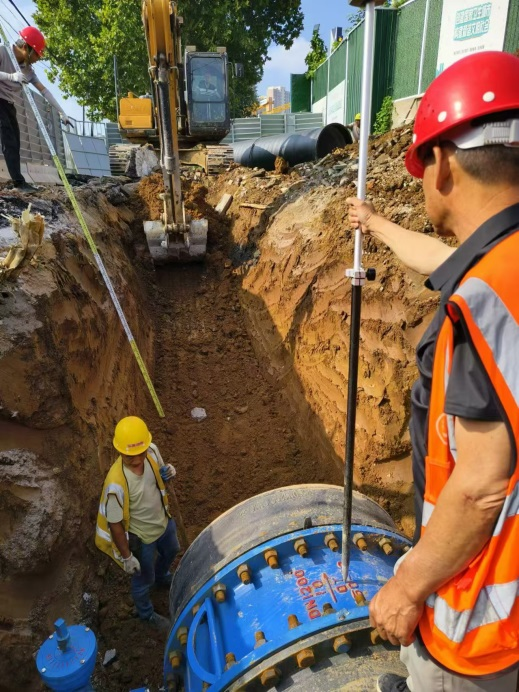

注:此為覆土后測量穿線、釬探現場

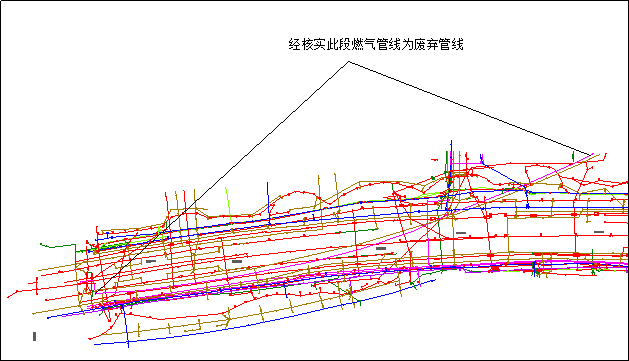

注:此為核實后確認的廢棄燃氣管線
對于數據成果進行3級加1級質檢的方法。覆土后測量完成后各技術人員進行自檢;自檢完成后交付項目部外業質檢人員統一項目外業質檢,核實確認現場埋深、屬性等真實性;外業核實整改完成后交付項目部內業質檢人員統一項目內業質檢,從而達到數據的規范統一;項目質檢完成后,由公司的數據處理部進行整體質檢。
資料員了解收集本項目從開始至結束整體過程中各個環節的重點、要點,編輯初步資料和成果資料。最終由審核人和審定人審閱后提交歸檔。
作者:郭金榜
